17. 2 管道与工井系统
随着电力负荷的增长和连接管道与工井系统的用户对可靠性要求的增加， 更快更安全的电力故障测寻方法的需求变成了许多公司追求的目标。 随着系统电压的升高， 使用高压变压器来找出故障， 产生大电流使故障点燃烧成可检测到的状态， 成为了大多数公司使用的方法。 当故障点的电阻值减小到较小时， 可以使用电桥电路来给出大致的故障点位置。 最为广泛使用的电桥电路是电阻电桥， 也就是 Murray
回路。 这个装置需一段良好的导线连接在故障相和完好相之间， 形成低电阻跳线，并精确测试回路的长度。 准确的电路长度一般可以在管道系统中得知， 由于管道系统中的电缆通常有三相， 大部分时候可以利用回路导线来使用电桥仪。
17. 2. 1 Murray 回路电桥
Murray 回路电桥设备给出一个故障定位器或其他仪器的精度范围内可以检测到的大致位置。 当这个位置比较可疑， 如靠近工井时， 实际的故障点有三种可能。 它可能在工井中， 也可能在连接于工井中的两段电缆的其中一段上。 一种用来核实正确的故障点位置的方法已经得到了发展， 并且在现场被成功地运用。 这种仪器由用直流电源充电的高压电容组成。 然后将充电电容连接在故障电缆上， 用来在故障点上放电，从而产生一个大的噪声。 这个噪声可以在工井任一侧末端的管道开口处测得， 或在工井自身中测得。 可视放电也可能发生， 以帮助故障电缆或接头的定位。
电桥回路最适用于由三芯纸绝缘带铅护套的电缆组成的三相电路。 这是因为电桥回路需要一段与故障导线相同长度和尺寸的良好导线。 在这种类型的电路中， 最常见的故障发生在某一相导线中。 由于故障本身是电桥回路的一部分， 操作人员可以通过观察在故障处是否有小电流通过来知道检测是否有效。 有一种技术是在使用
Murray 电桥电路之前在故障处通大电流来减小故障点对屏蔽或对地的电阻。 桥接电路通常使用低压直流电源； 但是如果低压不足以产生足够电流通过故障处， 那么可以使用相对高的电压。 这样假定电桥和连接处可以承受较高的电压。 Murray 回路可以用于测寻电缆故障的大致位置， 无论有没有屏蔽设计的电缆。 导线的长度和尺寸的精确记录是必要的， 如果可知的话， 该方法可以得出一个精确的结果 （ 见图 17- 1） [2] 。

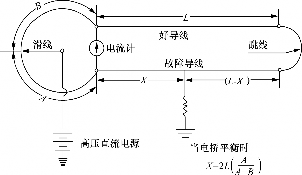

图 17- 1 Murray 回路图 （ 《Underground System Reference Book》， 1957 年）
