20. 3 波形和上升率
自然雷电应在实验室模拟， 以测试和评估雷电保护装置和设备。 这个过程要依靠脉冲发生器来完成。 一组电容、 火花隙和电阻连在一起， 这样电容可以从相对较低的电压源里并联充电， 然后通过被测试的设备， 串联排列放电来模拟。

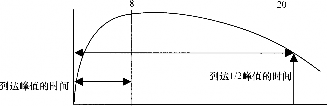

用来形容自然雷电和人造雷电的词有 “ 波形” 和 “ 上升时间” （ 见图 20- 1 和图 20- 2）。 波峰是电压达到的最大值。 波形 （ 指波形时间） 表达为从零到波前峰值的时间和从零到波尾 1 / 2 峰值时间的结合。 这两个时间的单位都是 μs。 上升率是由 10% 峰值点和 90% 峰值点之间连线的斜率决定的。
图 20- 2 上升率
尽管自然雷电的冲击达到将近 1 × 1000μs， 但习惯上用 8 × 20μs 的波来做避雷器的测试， 现在则更多地采用 4 × 10μs 的波。 参考图 20- 1 中时间的定义。
