14. 4. 1 有护套和屏蔽电缆的内部热路
ft）；
随着章节增加， 热路 是越来越复杂。 本节中统一代号如下： R： 热阻 （ Ω
Q： 热源 （ W / ft）； C： 热容。 本节中统一标注如下： C： 导体； I： 绝缘； S：
屏蔽； J： 护套； D： 沟道； SD： 电缆与沟道间距； E： 地。
14. 4. 2 单层绝缘， 连续负载
单层绝缘电缆连续负载时内部热路如图 14- 3 所示。 导体产生的热源仅通过一个热阻。 热阻可以是绝缘、 护层或者两者之和， 只要它们有相似的热阻。 注意该热路在电缆表面结束。 热路的其余部分在接下来的例子中增加。
图 14- 3 连续负载热路
图 14- 3 显示了经过绝缘的连续负载的热路。 在本例中热流不超过电缆表面。
14. 4. 3 不同材料电缆的内部热路， 连续负载
在本例中热流经过两种不同材料， 热路也不超过电缆表面 （ 见图 14- 4）。
图 14- 4 热流经过两种不同材料

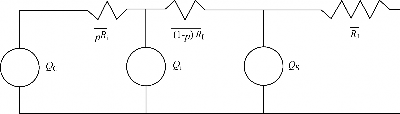

14. 4. 4 有护套和屏蔽简单电缆的热路， 连续负载
热路 （ 见图 14- 5） 显示的是电缆有几个热源和热阻， 连续负载。 分配系数 p
和 （1 - p） 按照热阻反映 Qi 。

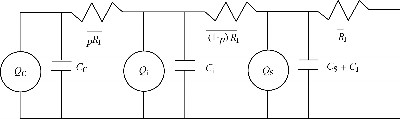

14. 4. 5 例 3 中电缆， 周期性负载
图 14- 6 中的电缆与图 14- 5 相同， 但是负载为周期性， 计算时计入与三个热源平行的热容。
图 14- 6 周期性负载
14. 4. 6 外部热路， 沟道中电缆， 连续负载
图 14- 7 显示的是电缆的外部热阻。
图 14- 7 外部热路

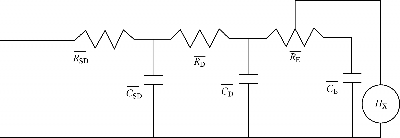

14. 4. 7 外部热路， 沟道中电缆， 时变负载， 外部热源
如图 14- 8 所示， 其中 HX 为外部热源。
14. 4. 8 外部热路， 直埋电缆， 周期性负载， 可能有外部热源
图 14- 9 用虚线画出了可能的周期性负载及外部热源。
14. 4. 9 外部热路， 空气中电缆， 可能有外部热源
图 14- 10 显示的是外部热路， 同时用虚线画出了可能的外部热源。
图 14- 9 外 部 热 路 图 14- 10 空 气 中 电 缆
