20. 8 避雷器的正确连接方法
以下是几条极其重要的避雷器的安装准则：
● 保持导线侧和接地侧的引线都尽可能的短和直 （ 计算中必须使用两端引线长度的和）。
● 导线侧的引线应先接入避雷器， 再接入终端。
● 接地电阻要尽量小。 如果电缆有绝缘护套或在导管中， 接地电阻值为 10Ω。
20. 8. 1 引线长度
引线长度对于加在电缆上电压的影响问题在本章的前面部分已经讨论过了。 那是正确的， 但还有一个问题是， 引线要承载雷电流吗？ 如果雷电流流过引线， 那么长度是一个影响因素。 如果引线不承载雷电流， 那么长度和阻抗不是影响因素。 实际中， 电流通常会流过所有有效的路径。 电流乘以每根引线的长度阻抗就是加在电缆上的电压。 电路必须作为一个整体分析， 既包含导电线也包含接地 （ 引） 线。
20. 8. 2 电流的路径
本节的开始就说明了从引入线接出的引线应该首先接入避雷器， 然后到达终端。 等一等， 这并不是我们通常的连接方式， 你确定吗？
是的。 如果我们将雷电流设想成水流， 就会很容易认识到， 将水流引到房子周围流过更好， 而不是从当中穿过。 这就是为什么避雷器是第一个接入点。 大量的电流流过避雷器， 然后接入地面。 终端引线的长度并不是很重要， 因为它不承载很大的电流。
20. 8. 3 接地电阻/ 阻抗
为什么接地电阻/ 阻抗很重要呢？ 我们考虑的是电压， 而电压是电流和阻抗
（ 长度） 的乘积。 几乎所有流过避雷器的电流都必须在避雷器的位置流入地面。 架空线的阻抗 （ 目的是用作中性线） 为 50 ～ 60Ω。 如果避雷器的接地电阻很大，那么所有的雷电流都必须沿着中性点流
动。 也就是说， “ 基础” 电阻为 60Ω。 那么电压值就是电流乘以 60Ω。 即使接地电流有两个方向可以流走， 电压也会很高。

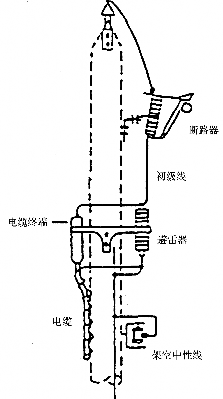

图 20- 5 正确的避雷器连接图
避雷器上的积累电压随着接地线路上积累电压的增大而增大 （ 见图 20- 5）。
